上银导轨的结构组件

作者:admin  来源:本站  发表时间:2012-7-26 19:17:53  点击:1501

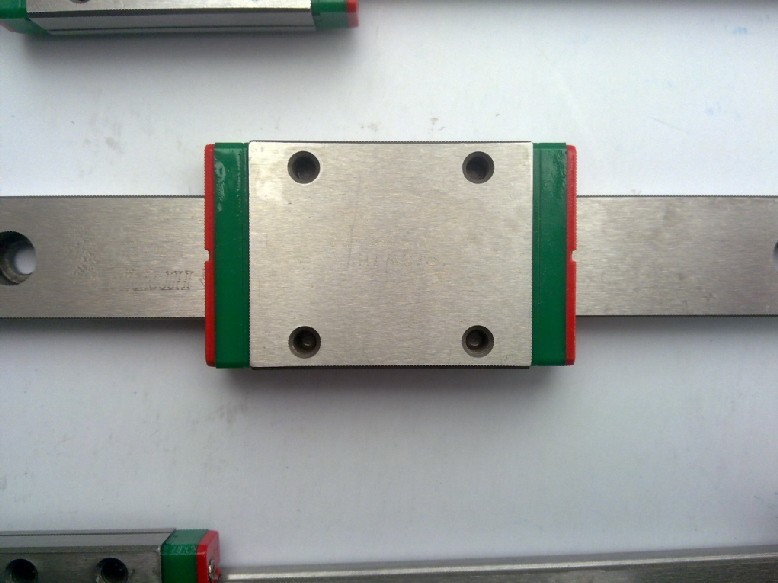

    上银导轨有两个基本组件,一个作为导向的为固定组件,另一个是移动组件作为导向的导轨为淬硬钢,经精磨后置于安装平面上,其横截面的几何形状比较复杂,因为导轨上需要加工出沟槽,以利于滑动组件的移动。滑块包裹着导轨的顶部和两侧面,上银导轨以滚动钢球作为导轨和滑块之间的动力传输界面,因为滚动钢球适应于高速运动摩擦系数小、灵敏度高,满足运动部件的工作要求,可进行无限滚动循环的运动,并将滑块限制在导轨上,使负载平台能沿导轨以高速度、高精度做直线运动。负载平台移动时,钢球就在滑块支架沟槽中循环流动,把滑块支架的磨损量分摊到各个钢球上,从而延长直线导轨的使用寿命为了消除滑块支架与导轨之间的间隙,可预加载荷能提高导轨系统的稳定性。

    上银导轨可以理解为是一种滚动导引,是由钢珠在滑块跟导轨之间无限滚动循环,从而使负载平台沿着导轨轻易的高精度线性运动,并将摩擦系数降至平常传统滑动导引的五十分之一,能轻易地达到很高的定位精度。滑块跟导轨间末制单元设计,使线形导轨同时承受上下左右等各方向的负荷,专利的回流系统及精简化的结构设计让上银线性导轨有更平顺且低噪音的运动。
